鄂式破碎機

鄂式破碎機

撥打熱線立享優惠
0371-6777 2727
鄂式破碎機

鄂式破碎機(鄂破機)介紹

紅星公司生產的鄂式破碎機又稱為鄂破機、鄂破俗稱老虎口。HX鄂式破碎機(鄂破機),具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。鄂式破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門,破碎抗壓強度不超過320兆帕的各種物料。

紅星公司提供鄂式破碎機(PE-1200×1500破碎機)系列產品,鄂式破碎機(PE-1500×2100破碎機)批發。如果你想購買1200×1500破碎機、1500×2100破碎機,請聯系我們。

鄂式破碎機(鄂破機)圖片

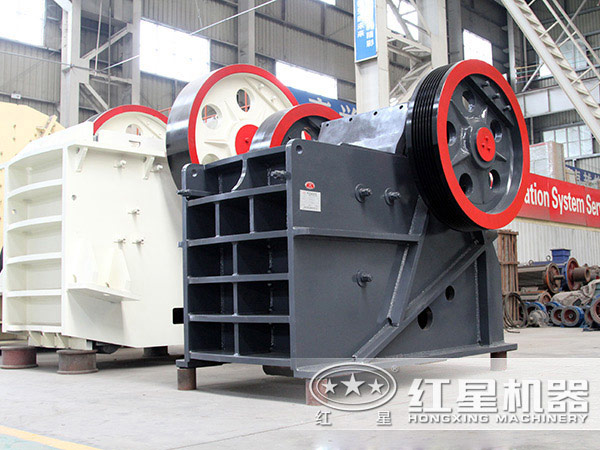

鄂式破碎機(鄂破機)

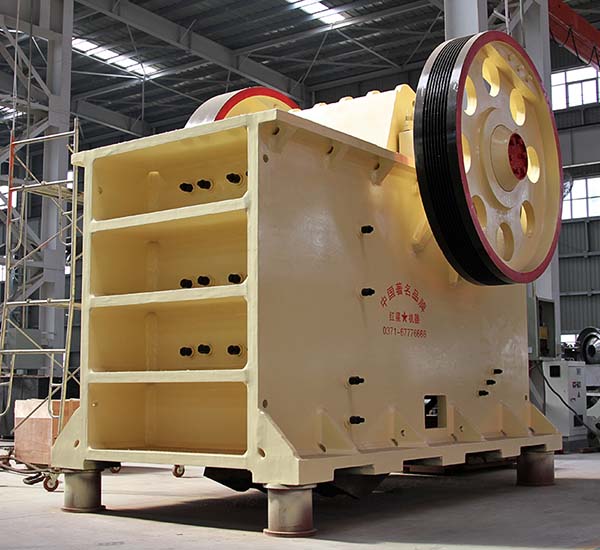

鄂式破碎機(鄂破機)

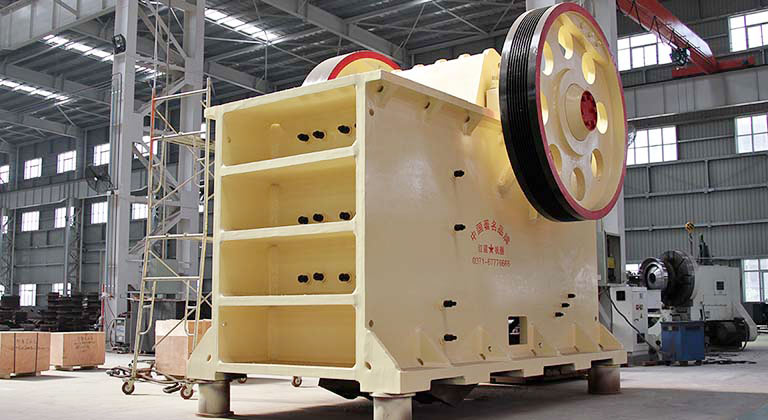

鄂式破碎機(鄂破機)

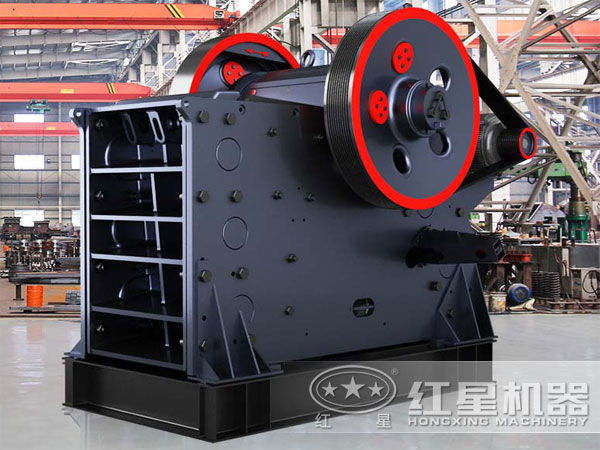

鄂式破碎機

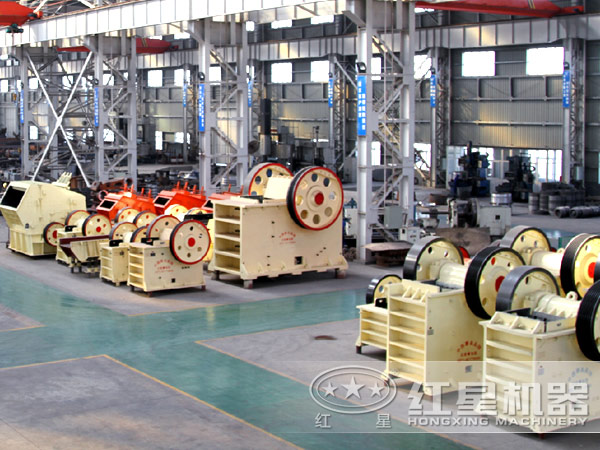

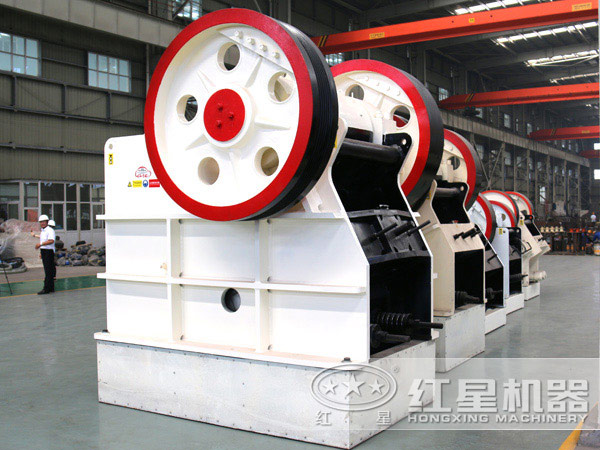

鄂式破碎機車間

鄂式破碎機(鄂破機)結構特征:

鄂式破碎機(鄂破機)主要由固定體、轉動體、保險裝置、調整裝置等幾部分組成。

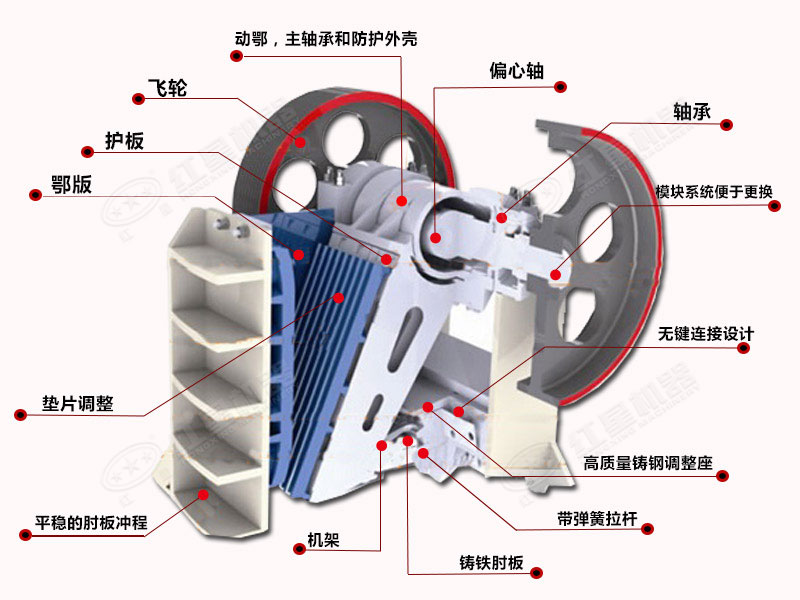

顎式破碎機結構

顎式破碎機結構


1、固定體:鄂式破碎機固定體的主要部件是機架,機架的制造工藝有兩種:中碳鋼鑄造機架和中碳鋼鋼板焊接機架。焊接機架是在原鑄造機架的基礎上又增加了多條加強筋,并通過嚴格的質量控制和特定的工藝要求,達到與鑄造機架相同的使用效果。為了防止機架側壁的嚴重磨損,在破碎腔左右側上裝有護板,可隨意更換。
2、 轉動體:由動顎、偏心軸、軸承、皮帶輪等幾部分組成,是鄂破機傳動和承受力的主要部分。
a、 動顎由動顎支架和活動顎板等部件組成,顎破的動顎支架采用35#鑄鋼,并經過調質處理。
b、 顎破機的偏心軸由45#鋼車制,并經過調質處理。
c、 軸承采用雙列向心球面滾子軸承,具有微調、承受力大、耐用的特點。
d、 顎板分活動和固定兩種,為提高破碎效果,表面采用優化齒型,材質采用ZGMn13具有硬度高、耐磨,使用效果良好的特點。
3、調整裝置:該裝置是用來調整排料口的大小尺寸,控制顎式破碎機出料粒度。我廠顎式破碎機調整機構有兩種形式:提長楔塊式和頂桿墊片式,調整方便靈活,能實現無級調整。

鄂式破碎機(鄂破機)工作原理:

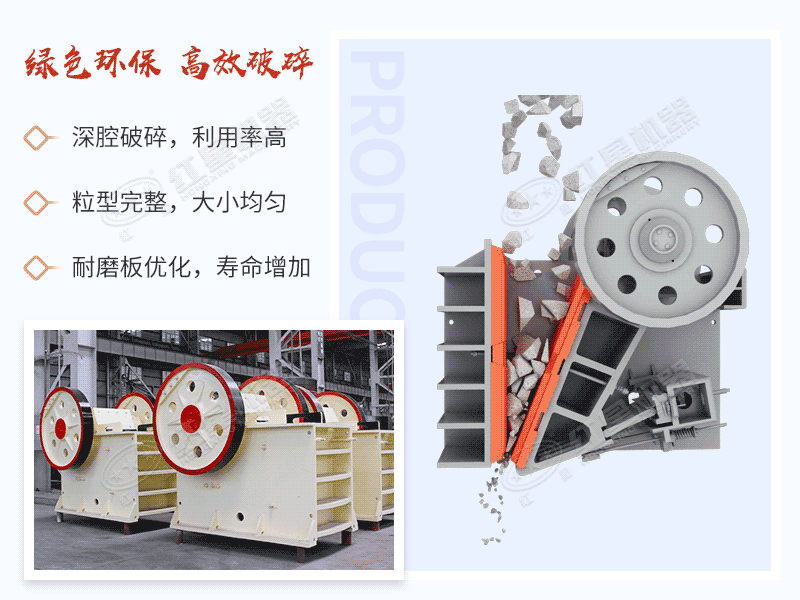

鄂式破碎機(鄂破機)工作方式為曲動擠壓型,其工作原理是:電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板與動顎間夾角變大,從而推動動顎板向固定顎板接近,與其同時物料被壓碎或劈碎,達到破碎的目的;當動顎下行時,肘板與動顎夾角變小,動顎板在拉桿,彈簧的作用下,離開固定顎板,此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料,實現批量生產。

顎式破碎機工作原理

顎式破碎機工作原理

鄂式破碎機技術參數

型號 進料口尺寸 (mm) 最大進料粒度 (mm) 排料口調整范圍 (mm) 處理能力(t/h) 偏心軸轉速(r/min) 電機功率 (kw) 外形尺寸 (長×寬×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:產量根據不同物料,進料粒度等因素其結果將有所不同

型號 最大進料粒度 (mm) 處理能力(t/h)
PE 150×250 125 1-3
PE 200×300 180 2-6
PE 200×350 180 3-10
PE 250×400 210 5-21
PE 400×600 340 16-64
PE 500×750 425 40-110
PE 600×750 500 80-240
PE 600×900 500 50-160
PE 750×1060 630 110-320
PE 900×1200 750 220-380
PE 1200×1500 1020 400-1000
PE 1500×1800 1200 500-1200
PEX 150×750 120 8-25
PEX 250×750 210 13-35
PEX 250×1000 210 16-52
PEX 250×1200 210 20-61
PEX 300×1300 250 16-105

注:產量根據不同物料,進料粒度等因素其結果將有所不同

CJ歐版顎式破碎機技術參數

型號 最大進料粒度 進料口尺寸 出料口調整范圍 處理能力(t/h) 電機功率(KW) 外形尺寸 長×寬×高(KW)
CJ96 480 930×580 60-175 105-390 4P 90 2850×2270×1950
CJ106 560 1060×700 70-200 150-500 4P 110 3280×2580×2400
CJ120 700 1200×870 70-200 175-610 4P 160 3700×2790×2950
CJ125 760 1250×950 100-250 270-831 4P 160 4230×2780×2960
CJ150 960 1400×1200 125-250 340-880 4P 200 5030×3440×3970
CJ160 960 1600×1200 150-300 430-1145 4P 250 5780×3460×3580
CJ200 1200 2000×1500 175-300 630-1590 6P 400 6600×3000×4400
CJ1511 850 1500×1070 125-300 380-1080 6P 200 4130×3000×3330
CJ1513 1040 1500×1300 150-300 480-1160 6P 200 4620×2890×4190

注:產量根據不同物料,進料粒度等因素其結果將有所不同

型號 最大進料粒度 處理能力(t/h)
CJ96 480 105-390
CJ106 560 150-500
CJ120 700 175-610
CJ125 760 270-831
CJ150 960 340-880
CJ160 960 430-1145
CJ200 1200 630-1590
CJ1511 850 380-1080
CJ1513 1040 480-1160

注:產量根據不同物料,進料粒度等因素其結果將有所不同
